精密仪器运输，客户关心的不只是外壳有没有磕碰，更在乎到货后的测量重复性、光学位置和调试时间。外观完好，不能代替性能复核。安装运输减震器时，应把保护目标落实到仪器承载结构、箱内运动空间和内部活动部件固定方式，避免装了减震器，关键部位却仍然承受不合适的载荷。

把减震器装在经过确认的承载路径上

一种可供评估的箱内安装关系，是仪器通过原厂允许的固定点连接内承载板，内承载板再通过减震器与外箱底架连接。上层随仪器运动，下层承受箱体搬运与运输作用。安装前应确认原厂是否允许采用这种包装结构，以及固定点能否承受相应的运输载荷。

减震器不宜直接顶在薄壁外罩、显示屏支架或精密调节机构下方。没有可靠承载点时，应先与仪器厂商确认适配支架，而不能靠加厚泡棉或拧紧外壳螺钉代替结构设计。内承载板本身也要具有足够刚度，避免局部挠曲改变支点受力。[1]

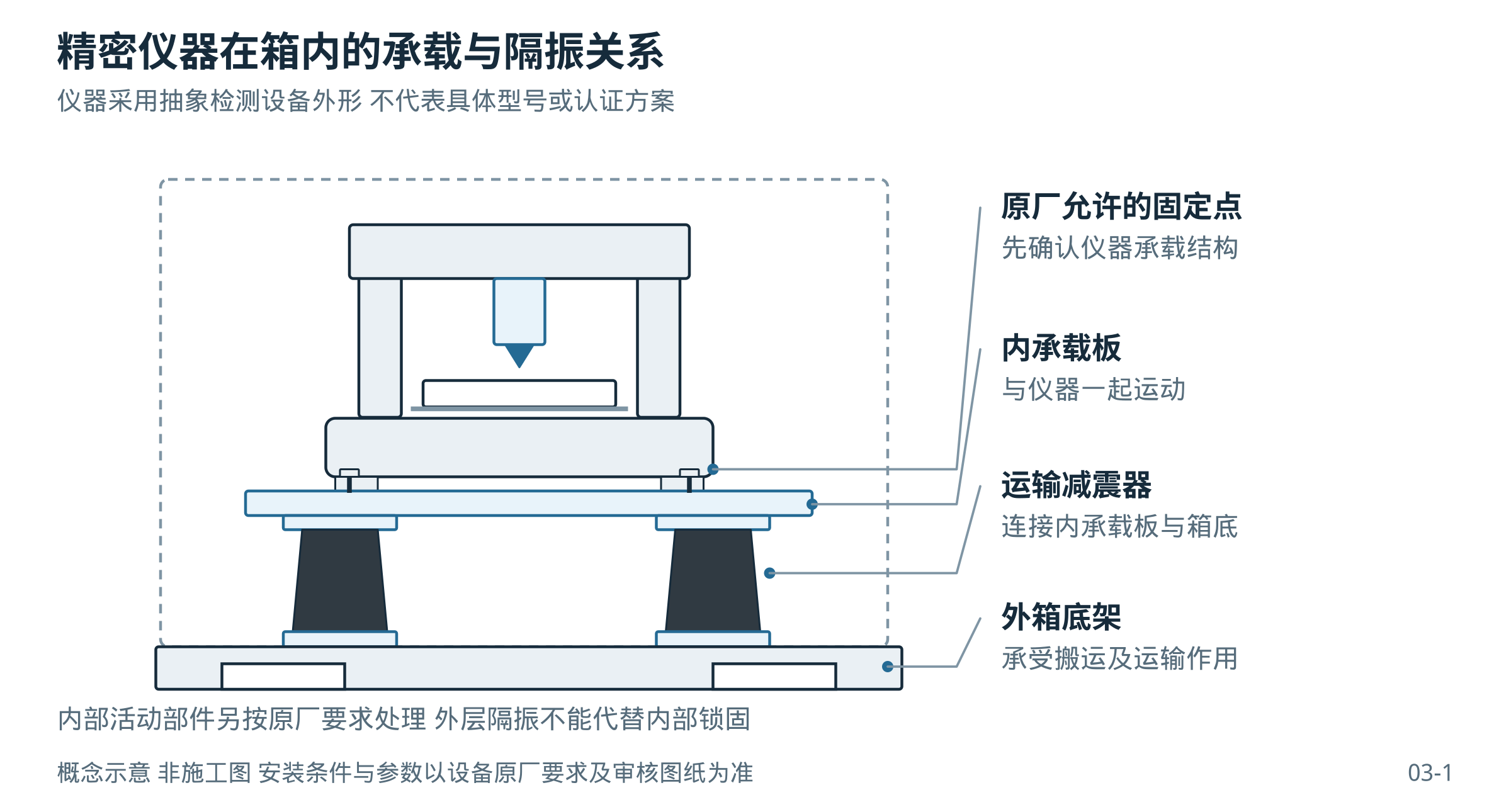

图1 仪器经内承载板与箱底之间的减震器连接

讨论保护目标时，应区分结构完好、功能正常和精度符合要求。哪些项目需要运输前后复核，应由仪器厂商与客户预先约定。

箱内空间要容纳真实的相对运动

运输减震器工作时，上方仪器与箱体之间会存在相对运动。核对净空时，应覆盖仪器本体、接头、线缆、突出部件和包装内附件，不能只量外壳与箱壁的距离。对较高、较窄或重心偏置的仪器，还要考虑倾摆带来的顶部位移。[2]

侧向或垂向限位应作用在允许承力的结构位置，并结合正常运动范围与冲击约束进行设计。软垫若持续挤紧仪器，也会成为额外传力路径，其材料、压缩状态和接触面积应纳入整体评价。需要的是经过设计的缓冲与约束关系，不能仅凭手感判断包装是否合适。

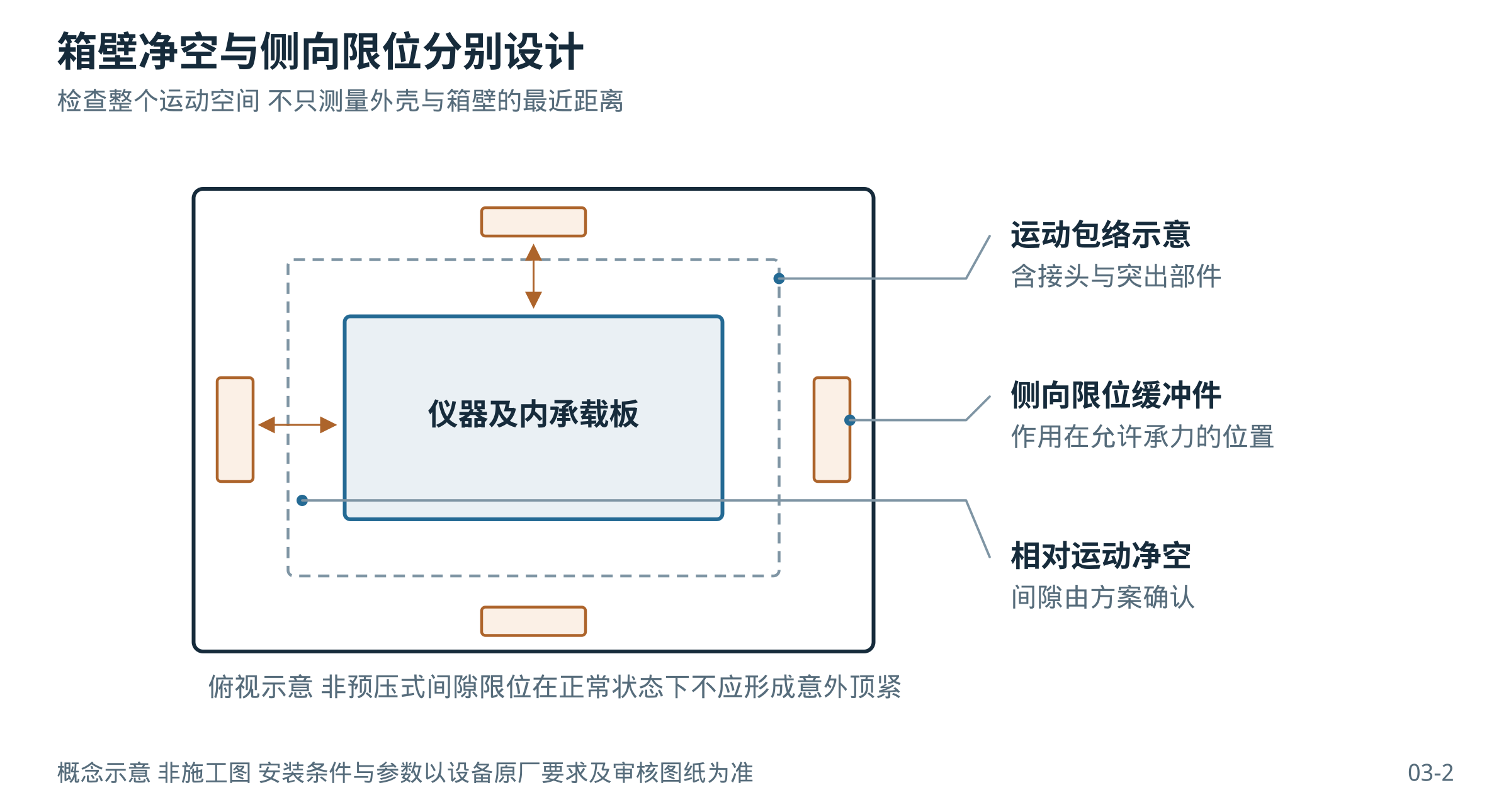

图2 箱内运动净空与间隙限位的布置关系

图中没有统一间隙值。所需空间应由仪器允许位移、支点性能和预期运输工况共同确定，并通过装箱后的验证确认。

外层减震与内部锁固要分别处理

仪器内部的移动平台、导轨滑块、光学部件或其他活动机构，可能有独立运输要求。例如ZEISS公开的显微镜运输建议包含固定载物台和活动部件。[3] 具体仪器应按自身手册执行，不能把其他设备的锁固方式直接照搬。

内部运输锁通常连接同一台仪器内的活动部件与机架；外层运输减震器则位于内承载板与箱底之间，两者可以承担不同任务。还要注意，有些工作隔振台或主动隔振平台并不允许按工作状态运输，需要原厂锁固或单独包装。外层安装图不能替代这类产品的运输手册。

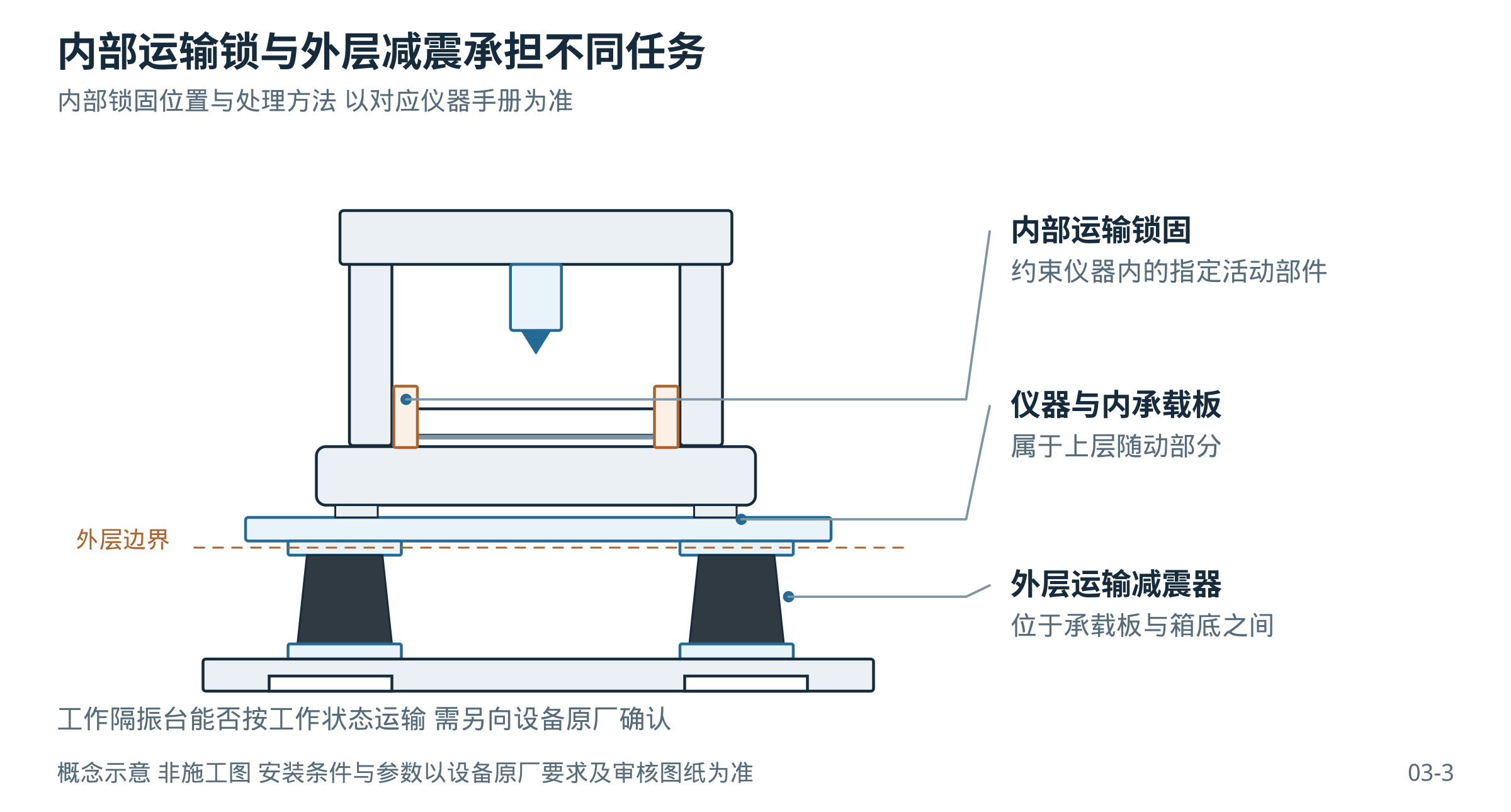

图3 内部运输锁固与外层运输隔振分别布置

向中橡减震咨询精密仪器运输安装时，可准备仪器质量、重心、原厂固定点、装箱空间及运输后验收项目。对于允许冲击和允许位移尚未明确的设备，应先补齐保护要求，再确定型号。
